O operador do freio de pressão precisa de muito tempo para manusear material pesado no freio de prensa. Qual é a maneira mais eficiente de colocá-lo no freio? Como um guindaste ou suportes podem ser usados para suportar o peso do material durante o processamento de dobra? O que pode ser feito para agilizar a remoção da peça formada e passar eficientemente para a próxima peça de trabalho semelhante?
A configuração da ferramenta pressbrake no freio de prensa pode fornecer uma chance real de minimizar o tempo de inatividade quando se trata de troca de trabalho.
Para uma loja de chapas de precisão que muda sobre as ferramentas de dobra em um freio de prensa mais de 6 vezes por dia, changeout de uma grande ferramenta de freio de pressão de 3m, não pode ser feito por uma pessoa em muitos casos, o que significa que colegas de trabalho no chão de fábrica precisam ser reunidos. Então é um processo tedioso para deslizar a ferramenta para fora, encontrar sua casa, pegar a ferramenta de substituição, e deslizar isso para o lugar. Às vezes, essas mudanças podem levar horas.
As mortes de V ajustáveis e as pontas de raio substituíveis em socos podem ajudar a minimizar o tempo entre essas trocas tipicamente demoradas. Vai economizar muitas vezes e dinheiro.

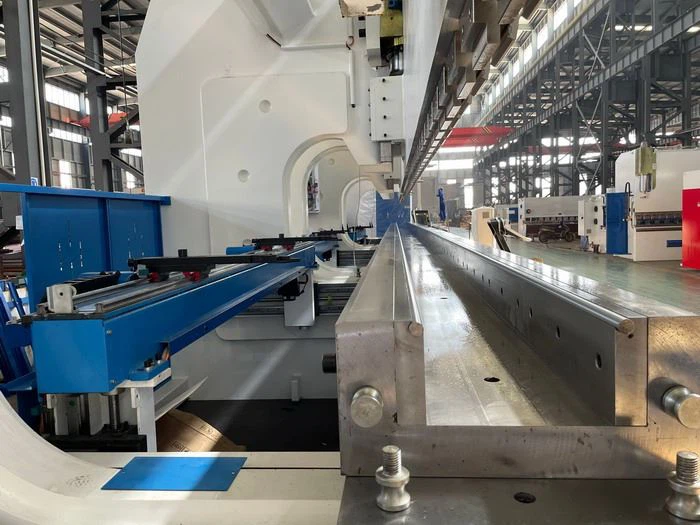

As aberturas V ajustáveis são projetadas para acomodar várias espessuras de dobra de chapas metálicas; algumas das aberturas podem ser tão pequenas quanto 20mm, e há também a rara peça de ferramentas que pode abrir até 400 mm. O tooling pode ser feito em seções menores para facilitar o manuseio por um operador, mas na maioria dos casos, os fabricantes optam por ter as mortes V ajustáveis feitas em seções mais longas para combinar com a maior parte do trabalho que está sendo feito no freio de pressão.

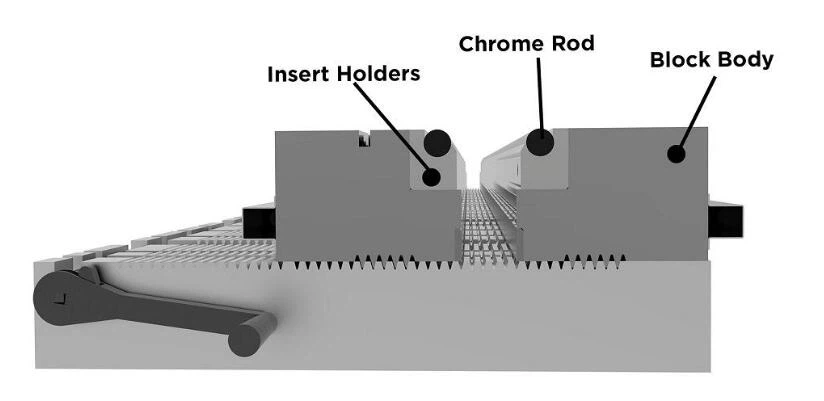

Freio de pressão CNC As mortes ajustáveis V compreendem uma fundação com uma superfície ranhurada e dois blocos laterais que se movem ao longo das ranhuras à medida que o tooling é ajustado para criar a abertura V. Muitas vezes, um ajuste de alça ou parafusos manuais é usado para mover os blocos laterais para dentro e para fora. Cada bloco lateral tem um suporte de inserção no qual uma haste cromada se senta. A haste cromada auxilia a ação de dobra, aliviando parte da tonelagem de prensa que pode ser necessária para dobrar o material grosso se a peça de trabalho estiver se movendo sobre os ombros fixos de um v tradicional morrer.
Esta abordagem de design é econômica para o fabricante de metal porque a haste cromada e os suportes de inserção são os únicos itens que suportam o peso do processo de dobra. As hastes cromadas são itens de mercadoria. Os suportes de inserção duram mais do que as hastes, mas a substituição é pouco frequente. Os corpos do bloco lateral são projetados para uso de longa data e provavelmente não precisarão ser substituídos.
Em algumas aplicações onde o trabalho implica dobrar algo muito difícil, como aço de alta resistência ou revestimento de armadura, o suporte de inserção é atualizado. Todo o suporte de inserção é feito de algum tipo de metal resistente à abrasão que pode suportar a ação agressiva de dobra.
CNC Press freio ajustável V morre vêm em alguns projetos básicos.
Ajustes manuais com calços.Este é o design mais básico e o mais barato. Os pinos são soltos manualmente para liberar os blocos laterais, e os calços são usados para colocar os blocos onde eles precisam estar. Quando feito, os pinos são apertados e a dobra pode começar.
Ajustar manualmente este tipo de ferramenta com calços é um processo muito demorado. Este tipo de V die ajustável é considerado um design de primeira geração e foi melhorado em novos designs de die.
Assim como há opções para as pastilhas para ombros de die, as opções de ajuste nessas mortes flexíveis também estão disponíveis. Basicamente, o ajuste pode ocorrer manualmente ou com automação completa. Como regra geral, à medida que a automação é adicionada, o preço sobe e o tempo de mudança diminui. Todos os projetos a seguir suportam um operador e nenhum equipamento de troca.
Ajuste manual do grampo e da alça.Com este tipo de V ajustável morrer, os furos de parafuso estão no topo dos blocos de dado e uma chave de ar pode ser usada para soltá-los rapidamente e apertá-los. Quando os parafusos são soltos, uma mola no bloco lateral se engaja e levanta o bloco lateral acima dos dentes ranhurados. Cada bloco lateral se move individualmente e facilmente em rolamentos de rolo. Usando esta opção, a troca deve ser realizada em 15 minutos.
Ajuste manual do grampo e parafuso da esfera.A introdução de um design de parafuso de esfera permite o ajuste tanto da frente quanto das costas com a manivela de uma alça. Este design também suporta um suporte de dado que pode ser adicionado ao corpo do bloco lateral para que tipos menores ou outros tipos de morte possam ser usados sem remover o v ajustável morrer . Com essa configuração.
Pressione o freio de frear Perfurações de ponta de raio substituíveis

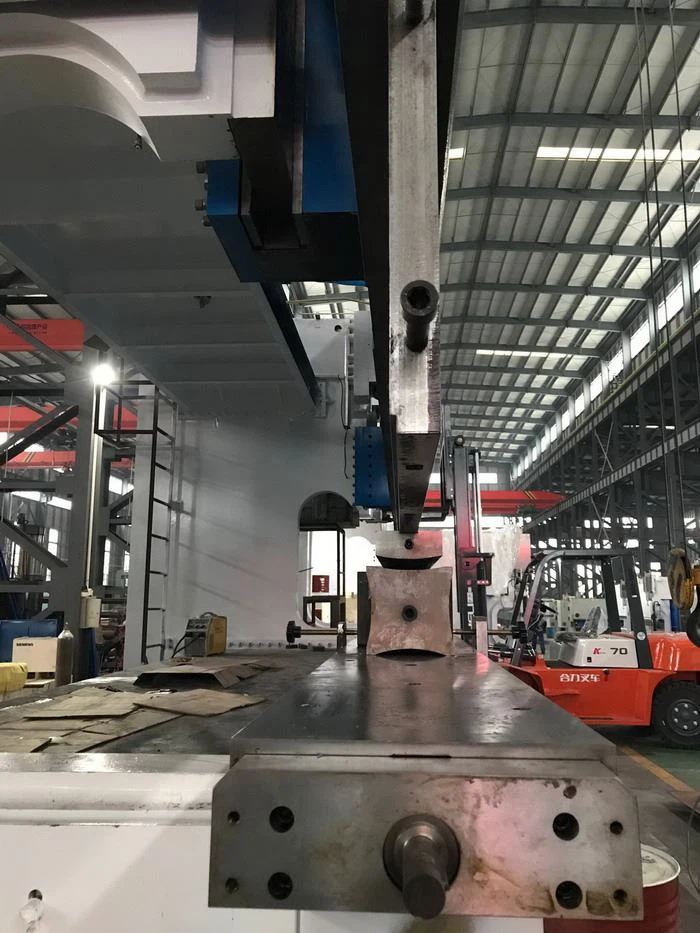

Minimizar o tempo de inatividade ao dobrar materiais grossos não estaria completo sem uma discussão sobre o soco do freio de pressão superior também. Em aplicações pesadas, os socos podem ser tão pesados e desajeitados quanto os que morrem.

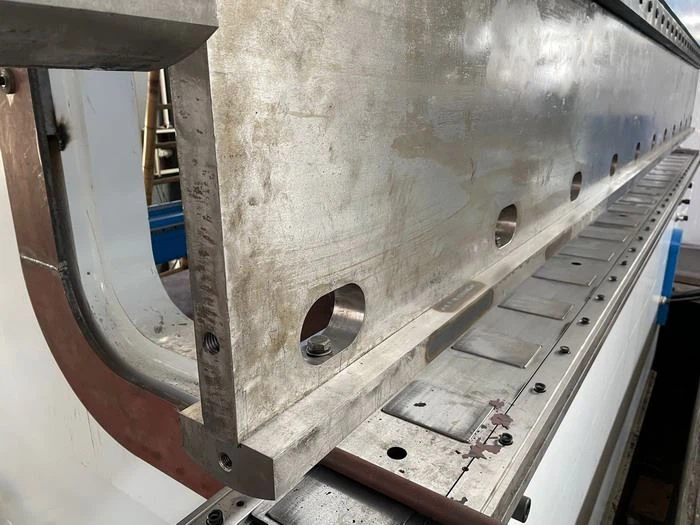

socos de ponta de raio substituíveis são úteis. Estas inserções de ponta deslizam sobre e fora do corpo de perfuração universal. Não é necessário ajuste entre as mudanças do raio de perfuração.
A maioria dos socos de ponta de raio substituíveis são travados no corpo do soco com uma placa de grampo. Alguns, no entanto, têm um design de rabo de pomba e são soltos o suficiente para fácil remoção, mas têm um ajuste suficiente para garantir uma dobra consistente.
Este é um design comum ao dobrar no reino do material pesado porque as aberturas de morrer tendem a ser maiores, os materiais tendem a ser inconsistentes de um lote para outro, e a precisão é definida um pouco mais vagamente. Se for desejado a fixação do soco no lugar, um desenho com uma placa de fixação pode ser criado para fixar a ponta do soco.
Diferentes tamanhos de ponta de raio são usados dependendo da espessura do material que está sendo formada. Os caules desses socos são na verdade bastante estreitos (1,25 a 1,5 in.) mas geralmente são feitos de aço de ferramenta de alta resistência para suportar muita pressão.
Embora mais leves que seções gerais de ferramentas superiores, as pontas de raio substituíveis podem ser muito pesadas, dado seus comprimentos. Para ajudar com isso, essas pastilhas podem ser construídas em seções para que um operador possa lidar com a inserção e remoção da ponta, ou os orifícios de garfo possam ser integrados ao design da inserção para que um caminhão de elevação possa ser usado.
